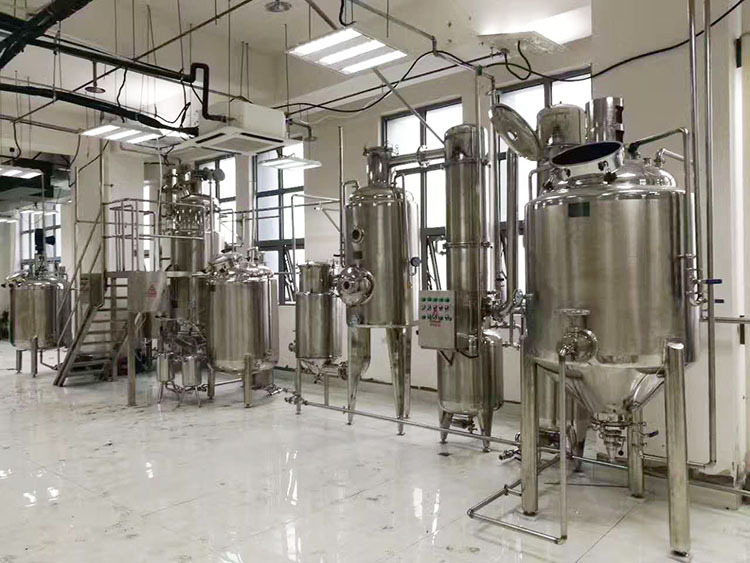

博落回提取物浸膏粉生产设备 小型浸膏粉干燥生产线

博落回提取物浸膏粉生产设备 小型浸膏粉干燥生产线

同类产品

  • 产品详情

多功能提取系统,是可以用于医药保健、色素、食品饮料、动植物、化工等行业的常压、水煎、湿浸、热回流、循环渗透、芳香油提取及有机溶剂回收等多种工艺操作的系统。

主要原理

将药材投入提取罐内,加入5―10倍的溶剂如水、乙醇、甲醇、丙酮等(根据工艺要求)。开启提取罐加热系统,使提取液加热至沸腾20--30分钟后,用抽滤管将三分之一的提取液抽入浓缩罐。关闭提取罐直统与夹套热水,开启浓缩罐直统与加热系统使浓缩汁温度保持在80℃左右,真空度保持在-0.05到-0.09MPA,浓缩时产生的二次蒸汽经过冷凝器与冷却器变成冷凝 液回流至提取罐做新溶剂加入药里,新溶剂由上而下通过药材层到提取罐底部,药材中的可溶性成分溶解于提取罐内溶剂,提取液经抽滤管抽入浓缩罐,浓缩产生的二次蒸汽又送至提取罐做新溶剂,形成新溶剂回流提取,直至完全溶出(提取液无色)浓缩继续进行,直至浓缩成需要的比重药膏,提取罐内的无色液体可下次复用,若是有机溶剂提取,则先加适量水,开直统与夹套热水,回收溶剂后,将渣排掉。

用领域

主要适用于高校、研究所和企事业单位实验室研发及中小试生产线。容量:10-2000L,


系统特点

具效率高,操作方便,自动化程度高等优点;中央控制器控制,机组装置选材优良;采用动态提取浓缩,时间短,效率高;采用电锅炉加热方式;罐内配备清洗装置,可以实现提取浓缩温度的控制及显示,敞开式结构; SUS304材质。

规格型号

TQ-500

TQ-1000

TQ-2000

TQ-3000

TQ-6000

全容积(L)

750

1200

2300

3400

6400

罐内设计压力(MPa)

0.09

夹套内设计压力(MPa)

0.3

压缩空气压力(MPa)

0.6-0.7

投料门直径(mm)

200

350

400

400

500

排渣门直径(mm)

800

1000

1000

1200

1400

加热面积(㎡)

2.0

3.2

5.3

6.8

8.5

冷凝面积(㎡)

3

4

4

6

8

冷却面积(㎡)

0.5

1

1

1

2

能耗(kg/h)

145

195

258

300

552
