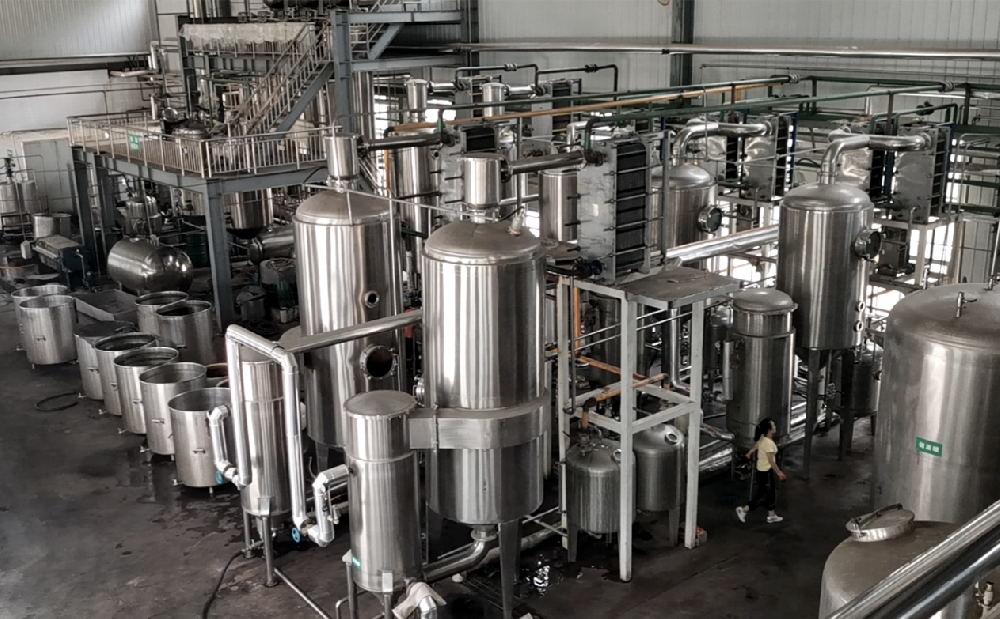

矢车菊浸膏粉生产设备 植物提取物中试生产线

矢车菊浸膏粉生产设备 植物提取物中试生产线

同类产品

  • 产品详情

本设备的整个提取过程是在密闭可循环系统内完成,可在常温常压提取,也可负压低温提取,满足水提、醇提、提油等各种用途,其具体工艺要求均由厂家根据药物性能要求自行设计。

提取原理:
1、水提:水和按一定比例加入罐内,打开夹套蒸发进阀给蒸气开始进行加热提取,在提取过程中,罐内会产生大量蒸汽,这些二次蒸汽从蒸汽口排出,经泡沫捕集器到冷凝器进行冷凝,再进入冷却器进行冷却,然后进入气液分离器进行气液分离,使残余不冷气体冷凝器上放空逸出,液体回流提取罐内,如此循环直至提取终止,当提取液达到提取工艺规定的要求后,停止加热即可。
强制循环:在提取过程中,为了提高提取效率,可用泵对药物进行强制循环(但对含淀粉多的和粘性较大的药物提取不适用强制循环),即药液从罐体下部放液管放出,经管道过滤器过滤,再用药液泵打回罐体内回流提取。
提取液的放出:提取完毕后,提取好的药液从罐体下部放液口放出,经管道过滤器过滤,然后用药液泵将药液输送至浓液工段进行浓缩。
2、醇提:先将药物和乙醇按一定比例加入罐内,罐内密闭情况下工作,打开夹套蒸发进阀给蒸气开始进行加热提取,在提取过程中,罐内会产生大量蒸汽,这些二次蒸汽从蒸汽口排出,经泡沫捕集器到冷凝器进行冷凝,再进入冷却器进行冷却,然后进入气液分离器进行气液分离,使残余不冷气体冷凝器上放空逸出,液体回流提取罐内,如此循环直至提取终止,当提取液达到提取工艺规定的要求后,停止加热即可。
强制循环:在提取过程中,为了提高提取效率,可用泵对药物进行强制循环(但对含淀粉多的和粘性较大的药物提取不适用强制循环),即药液从罐体下部放液管放出,经管道过滤器过滤,再用药液泵打回罐体内回流提取。
提取液的放出:提取完毕后,提取好的药液从罐体下部放液口放出,经管道过滤器过滤,然后用药液泵将药液输送至浓液工段进行浓缩。


容量(L)

50

100

350

550

1100

2200

3200

5500

加热功率(KW)

5

8

12

12

18

30

48

60

加热方式

电加热、蒸汽加热、导热油加热、热水循环

真空度

-0.06 ~ -0.085(Mpa),夹层压力:0-0.3(Mpa)

提取温度

常温-100(可控)(℃)

浓缩温度

40-80(℃)

搅拌功率(KW)

0.09

0.15

0.20

0.20

0.40

0.40

1.2

2.0

冷凝面积(M2 )

0.25

0.55

0.76

0.80

0.96

1.16

2.10

3.25

加热面积(M2 )

0.23

0.32

0.38

0.55

0.86

1.06

1.95

3.05

真空泵(KW)

0.55

0.55

0.75

1.5

1.5

2.2

2.2

3.0

设备尺寸

1800

1800

2000

2200

2400

2600

2850

3200

450

530

560

680

850

950

1100

1200

1800

2100

2300

2600

2800

3200

3450

3650

注:以上设备型号、容积、工作压力、温度设计可根据用户需求设计、定制加工制造。

注:

1.图表中搅拌电机功率供参考,搅拌电机功率、搅拌转速及搅拌桨形式以物料性质而定。
2.图表以外的更多未列容积按用户要求制造。更多详细了解该设备,请致电与我们联系。
